Sveicināti, MO biedri un audio entuziasti! Raksts ne īsti par audio, bet nu ļoti līdzīgs - tātad par manu CarPC projektu. Rakstu vācu kopā, no calibra.lv forumā klabinātajiem aprakstiem, tādēļ viss raksts sastāv no tādām kā fāzēm, kuras rakstītas visa projekta garumā.

Jau kādu laiku (kā jau nolāpīts admins jau ar spēcīgu stāžu) loloju ideju/projektu automašīnā ievietot pilnīgi funkcionējošu datoru ar visām no tā izrietošajām sekām/funkcijām. Tas viss patreiz jau ir sasniedzis reālu projekta pirmo fāzi - t.i. galvenās detaļas jau ir iegādātas un šis weekends tiks spēcīgi izmantots šo detaļu ārdīšanai, krāsošanai, komplektēšanai, lodēšanai, šmirģelēšanai u.t.t. Tātad sīkāk:
Ideja: Dators bagāžniekā, 7" skārieņūtīgs (touchscreen) monitors salonā, pie paneļa un tas viss barojas no 220V. So..

1. 220V pārveidotājs 600W - 53 Ls - ar atlaidēm (pārspriegums, 10.5V pārbaude t.i. ja nokrīt aķis līdz 10.5V tad izslēdzas, ventilators, ja pa daudz no viņa ņem tad arī izslēdzas)
2. 7" Skārieņūtīgs ekrāns - 196 Ls - pasūtīts no fāterlandes, piegāde 2 ned. laikā, pēcapmaksa - carTFT.com
3. Dators - 65.50 Ls (ar atlaidēm - www.sb.lv) lietots HP Vectra PIII 800EB, 128MB, 10GB, LAN, 2xUSB, VGA, COM, LPT .. 10cm x 35cm x 40cm.. tiks krāsots melns.
4. Plaukts t.i. tāda plaukta sistēmiņa, kas iegādājama piem. Nelsā - divi stabiņi ar caurumiņiem, kuros ieliek tādus kā kronšteinus un plauktiņu pa virsu.. ~ 7 Ls NELSS.

Mērķis.

Salona priekšējā panelī pieejams:

1. USB ports.
2. Visu multimedia karšu lasītājs - 9in1 mmc, sd, xc, cf, u.t.t
3. LAN rj-45 rozete
4. externāls Combo-RW devaiss.
5. 220 pārveidotāja slēdzis un signāllampas
6. Datora vadības pogas t.i. power, un signāllampas
7. Protams monitors, kurš attēlo visu - JSlatviaGPS, DVD, DivX, Interenet(gprs/wifi), TV (tvcard), mp3, videoklipi, baigs sapnis ir vēl šim visam pieslēgt Calibras chipu t.i. nolasīt visādu crap un moš pat kaut ko editot...:)

Weekends pavadīts, divas negulētas naktis, aplausti nagi, sagriezti/apdedzināti pirksti, daudz izdzerts alus un projekta, varētu teikt, jau otrā daļa novadīta. Nu, tad pie lietas. Kas ir izdarīts:

1. 220V iemontēts fundamentāli.
2. Monitors piestiprināts.
3. Dators ļoti temporiāli iemontēts bagāžniekā.
4. Visi vadi savilkti - vismaz no priekšas uz pakaļu (vai arī otrādi :)

1. 220V - so .. bija doma viņu likt bagāžniekā, smuki izgaismot ar neoniņu no iekšas, bet piektdienas vakarā sākot ārdīt ārā Cali salonu t.i. ņemot nost sliekšņus, krēslus ārā, vienu sāna spārna iekšējo apdari nost tika obzervēts, ka spārns ir baigais iztukšīts..:) .. so no diviem klātesošajiem ciliņiem tika obzervēta ideja, ka tas 220V trafs jāmontē iekšā spārnā - i neredzams būs, i bagāžniekā vairāk vietas citam crapam atliks. So.. piekritu idejai, bet vakar vakarā tikai attapos, ka vienu no galvenajiem saviem ieplānotajiem trafa funkcionālajiem mērķiem esmu aizmirsis t.i .ļoti bieži kaut kur ekskursēju ne tikai ar savu mašīnu, un parasti ņēmu pēdējos pasākumos savu trafiņu līdz un forši var salādēt fočikus, DVkameras u.c. crap. Bet ko tad nu vairs. Iemontēts ir un ir smuki iemontēts. Viss trafa vadības crap ir aizvilkts uz priekšu t.i. ~ 3 stundas cītīga lodēšanas darba un gan on/off swicis, gan abas signāldiodes un 12V pievadvads ir pārlodēts un trafs droši var tikt aizmirsts aiz spārna. Tas tā par 1. daļu t.i. trafu..:)

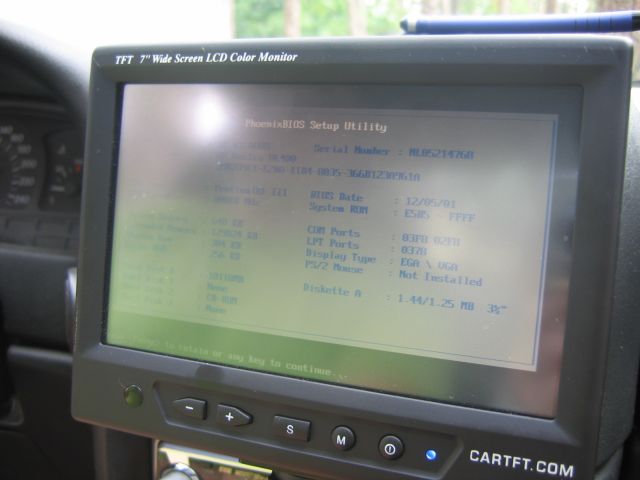

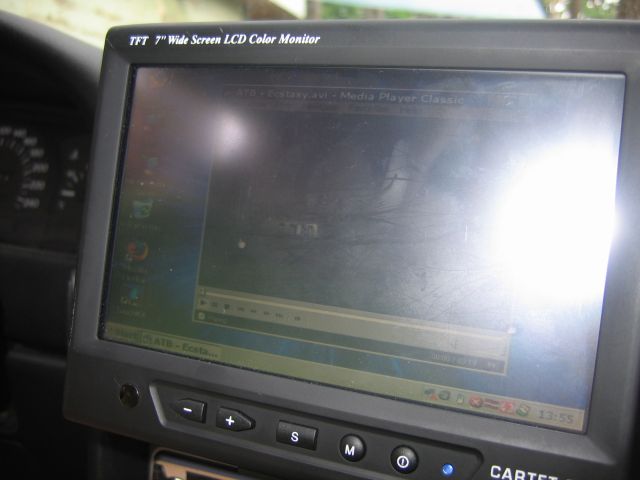

2. Monitors - so.. tiek obzervēts, ka kāja, kas nāk līdzi monitoram iepakojumā ir pilnīgs crap, ja viņa ir jāuzstāda Calibrā. Tika modificēta šī kājiņa līdz bezsamaņai, bet tik un tā pēc pirmā pārvietošanās kilometra tiek saprasts, ka monitora stiprinājums ir jāpārtaisa. Bet nu dzīvot toč varu, t.i. tas pagaidīs līdz nākamajam atvaļinājumam. Monitors?! Nu monitors, kas monitors tip TFT gaišā, saulainā dienā pilnīgi nebaudāms, vakarā un vispār krēslā un tumšā laikā VISPĀR IDEĀLI - reāls eyergasms..:) Braucot nafig viņā lūrēt un kur nu vēl kaut ko klikināt, pa divām dienām jau mazajos Talsos bija gandrīz divi KASKO gadījumi..:( Sapratu, ka nafig.. kad braucam, tad braucam nevis lūram monī..

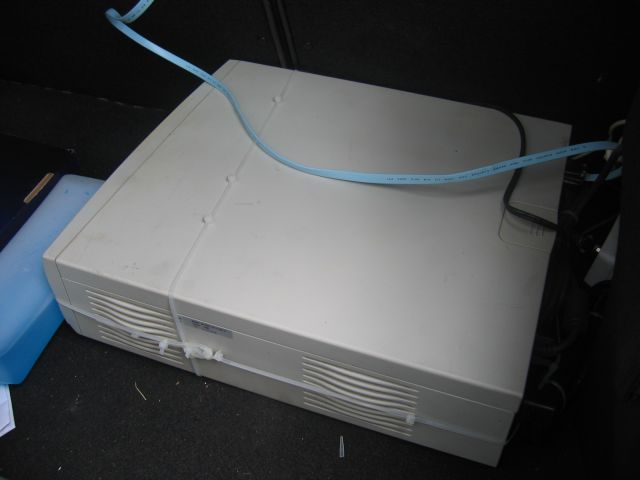

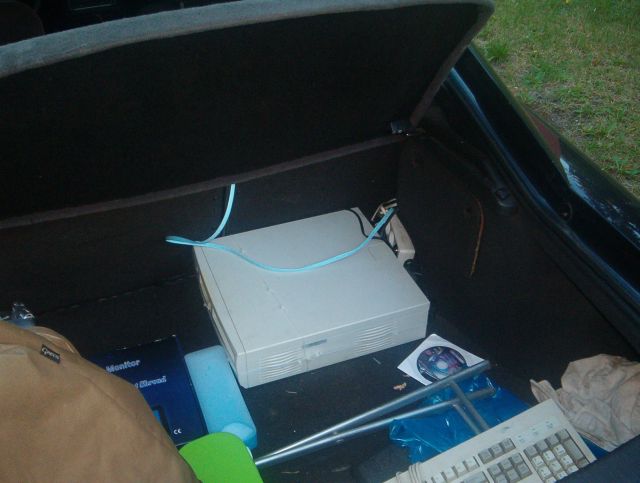

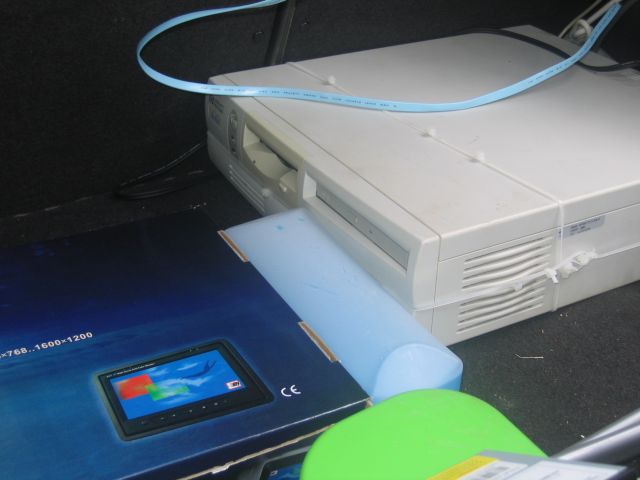

3. Dators - nu dzelzītis, kas dzelzītis cietnis vēl nobrucis nav - t.i. pa 48 stundām. Nu redzēsim... ieliku patreiz bagāžniekā vienkārši labajā stūrī uz grīdas un ar savilcīšu ķēdes principu piestiprināju pie tām skrūvēm, kas satur aizmugurējo maziņo krēsliņu tur apakšā. Šitam tā visa sistēma tā kārtīgi jāizplāno uz ātru roku taisīta man nodrošinās tikai 2xmēnesī apmeklējumu HDD garantijas servisā..:) 3. Vadi - bāāāhhhhh... vot šitā bija ŅEMTNE. Nu noņemot blakussēdētāja puses slieksni tika obzervēta un sākta spēcīgi lolot ideja, ka tur izdotos iespiest visus 8 vajadzīgos vadus. Izdevās - pēc 17 stundām..: E(ironic) IMHO pats lielākais čakars bija panelis.. tipa nācās noārdīt visu apakšdaļu t.i. panelim, lai varētu izņemt to kastīti, kas ir zem maģa un lai ievilktu vadus panelī.. It kā daudz nav ko stāstīt, bet tā bija lielākā laika pačakarēšana manā mūžā.. man liekas..:) Bet vai tiešām Calibrām ir sānu airbags? Man liekas, ka man ir, vismaz tur tāda smuki krāsaina ar visādām izsaukum zīmītēm aplīmēta caurulīte. Un, ja ir trieciens un krēsls it kā paceltos uz priekšu, vai arī palauztos, tad viņš izrautu tādu mazu fiņtjikļušku, kas kaut ko palaistu.. moš katapults..mhhh...:) Hmm..Ja nē, tad kas tas ir?! Tā.. nu patreiz priekšā vadu organizācijas nav nekādas t.i. visi vadi, kas vajadzīgi priekš moņa ir patreiz iebāzti tur virs bardačoka tanī plauktiņā un smuki dirn blakussēdētājam sejā. Tāpēc arī ārdīju to paneli, lai tiktu klāt pie tās kastītes, kas ir zem magja, jo tas caurums tiks disablēts un tur būs visi caurumiņi, lampiņi, diodīši, slēdzīši, stekerīši u.c. crap, un tad tie vadi vairs nedirnēs.. Cerams..:)

3. daļa Secinājumu un aplauzienu sarakstiņš turpinās sakarā ar projekta 2. fāzi:

Pionēr DEH-5600. Tipa ļoti labs devaiss vismaz līdz šim...:) Bet tādu vienkāršu f-ju kā vienkāršu stereo signāliņu no datoriņa iedabūt šamējā iekšā pēc noklusēšanas nav iespējams. Jāiegādājas devaiss - kas saucas IP-Bus - RCA Interconnector t.i. devaiss, kas ir kastīte un spraužas iekš DEH-5600tā cd-čangera porta un pēc tam ir iespējams viņā iedabūt stereo ar RCA spraudņiem.

http://www.pionēr.co.uk/uk/product_detail.jsp?product_id=4010&taxonomy_id=25-38

Tikko paciemojos iekš Pionēr pārstāvniecības.lv un uzzināju, ka šamējais struntinš maksā 48 Ls mirstīgajiem.. nu, pa saviem galiem dabūšu viņu pa 37 Ls laikam... Bet nu nāksies pirkt un viss, jo savādāk mans CaliPC ir MĒMS. Priekš skaņas rezervē ieliku vienu 4x2x0.5 ezernet cābelīti.. cerams, ka derēs...

Pasummēšu bik:

1. Monitors 7" toučskrīns- 196 Ls
2. PC - 65.50 Ls
3. 220V 600W - 53 Ls
4. VGA extender cabelis - 4.20 Ls
5. USB extender cabelis - 0.70 Ls
6. USB hubs 4 port - 9 Ls
7. Elektrības cabeļi visāda biezuma - ~ 20 m ~ 7 Ls
8. Savilces - 1 Ls
9. Spaile vadam pie accu - 1.50 Ls
10. Ezernet cabelis - ~ 10 m bezmaksas - bet nu parasti ~ 0.11 Ls/metrā
11. Pagarinātājs - īsiņš 1m, 3 rozetes bez zemējuma - 1.30 Ls

4. daļa
Nedaudz iz aplauzienu saraksta: 220V pārveidotājs, kurš ir iemontēts spārnā, t.i. kur galīgi neir gaisa kustība, vakar pēc 1/2h stāvēšanas SPICES stāvvietā, ar to spārnu toč saules pusē un ieslēgtu CaliPC notika pārkaršanas gadījums...:(... laikam tomēr tas neir labākais risinājums ventilācijas ziņā.. Vai nu jātaisa kaut kāda gaisa pievades truba/gofra uz spārnu (iespējams no bagāžnieka puses ar ventilatoru), vai arī nākamajā brīvajā wēkendā tomēr jāpārliek pārveidotājs uz bagāžnieku..

5.daļa
So.. Angīna ir pieveikta, un kaut kas ir arī padarīts CaliPC projekta ietvaros, bet nu baigi minimāli. So. Tika izveikts Pionēr IP-Bus haks. t.i. uztaisīta pāreja priekš skaņas dabūšanas iekš Pionēr no PC. So... tātad tiek ieiets darba PC noliktavā, paķerts pirmais tukšais/vecais keiss.. un izrauti šitie vadiņi/štekerīši.

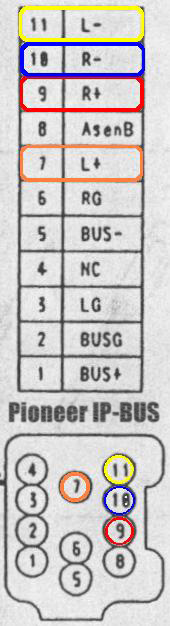

Tālāk... tiek ievērots šāds razpinovkins

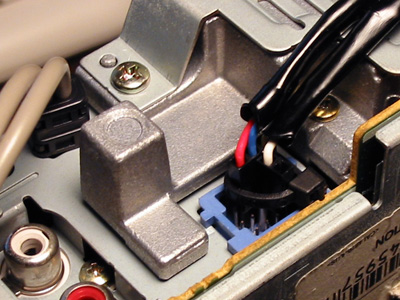

Lai nesanāk tā kā man, tad ievērojam, ka attēla apakšā t.i. nevis CD čangera rozete uz Pionēr devaisa, bet gan tipa štekeris, kas viņā jāieplugo.

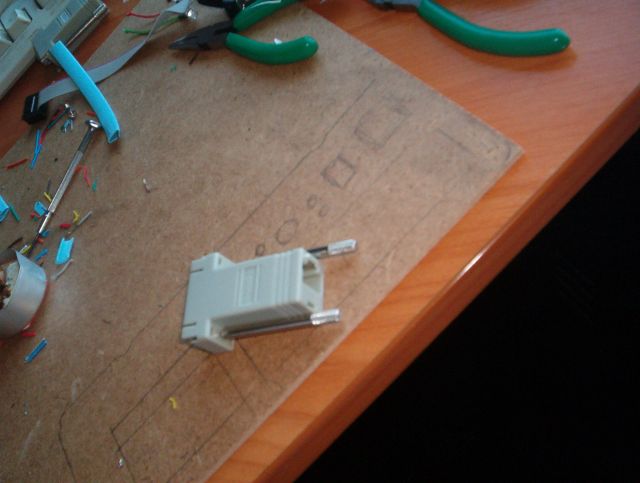

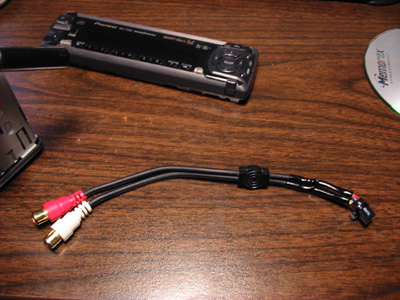

So... nu galu galā iekš www.tevalo.lv iepirktie štekerīši+ekranēts vads+pāris kembriki+lodēšanas prasme un galu galā iznāk kaut kas šitamējam līdzīgs:

un tas viss ir iespraužams šeit..:)

Tāks un tā viss smuki strādā... Tikai tā kā man bieži uznāk tādi racionālisma tumsonības mirkļi smadzenēs, tad nez kāpēc uztaisīju šo pāreju ar 2 RCA ligzdām, bet varēju taču galu galā ar vienu smuku parasto tipa "mazā RCA" / "mazā banāniņa" / "austiņu ligzdiņu".. tā kā tā.. galu galā nācās arī no PC skaņas kartes vadam vienā galā likt 2 RCA papus un otrā galā mazo PC skaņas kartes štekerītizu... Bet nu viss strādā, stereo labs, skaņa ir PAT ĻOTI OK... Vienīgi visā šitā 220V marazma dēļ visur ir tāds normāli dzirdams frekvenciāls tonis....zummmm....:) un kad uzgriež skaļāk vispār zuzina..:)), Tas no kolēģu teiktā ir tāpēc, ka 1. nav apaļa sinusoīda, 2. tāpēc, ka 220V pārveidotājs sit uz motora pusi atpakaļ visādu crap un tas ražo zummm iekš visiem barokļiem pēc tam ķēdē u.t.t. :((

6. daļa

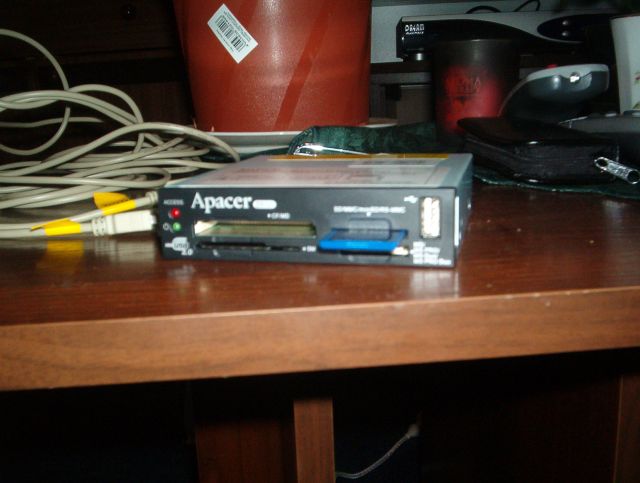

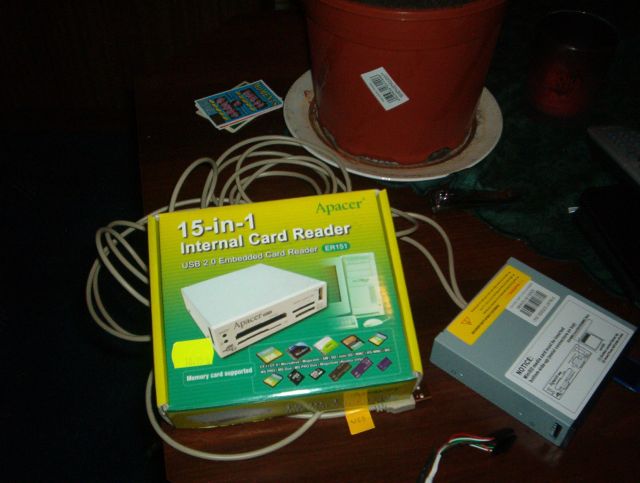

So.. klīdu pa PC veikaliem un ieraudzīju, ieraudzīju sapņu cardreaderi priekš CaliPC projekta.... Bet tāds neliels ablominš. Uz kastītes jau smuki rakstīts 15in1 USB 2.0.. ok.. ko Jūs lūdzu dārgie kolēgas ar to iedomājaties?! Nu, kā normāls devaiss, kas spraužams pie USB portiem korpusa aizmugurē.... Ēēkk... Nekā.. wrong answer... Ar sistēmu šamējais ir savienojams tikai caur USB paplašinājuma "portiņiem", kuri atrodas, ja atrodas, uz mazerboarda. Nekas ideja jau man radās, tikko šito visu ieraudzīju un tā arī iepirku.. iekš www.636.lv kaut kādi 10.80 Ls... P.S. Pēc tam ar necaurspīdīgā maisiņā ielikto šo Apacer devaisu devos uz Elkoru - testēties...:)) Elkora džeks kā jau visi viņi ar augstākajām izglītībām savā jomā un vismaz 8 gadu pieredzi... stingri man grib ieskaidrot, ka tas viss t.i. FDD vietā spraužams multimēdekļu karšu lasītājs ir pievienojams pie 2 USB ligzdām datora aizmugurē.. AR PARASTAJIEM ŠTEKERIEM (A plug) (un es tik smaidu viņam sejā)...
Nu, tas tā humoram.. So atvelkos@home un sāku domāt.. attopos, ka neir mājās A plug usb štekeri lieki.. dodos back uz 636 iepērku divus lētākos usb pagarinātājus a plug/b plug (0.70 Ls - 3 metri). Cērtu B galus nost un skrūvēju vaļā to Apacer devaisu. Galu galā viss iznāk ļoti smuki (šo mājās atkārtot tikai ar TESTERA palīdzību un webā atrastu USB A/B plug razpinovku!!!!! ) Skat: bildes....
Miglains upuris:

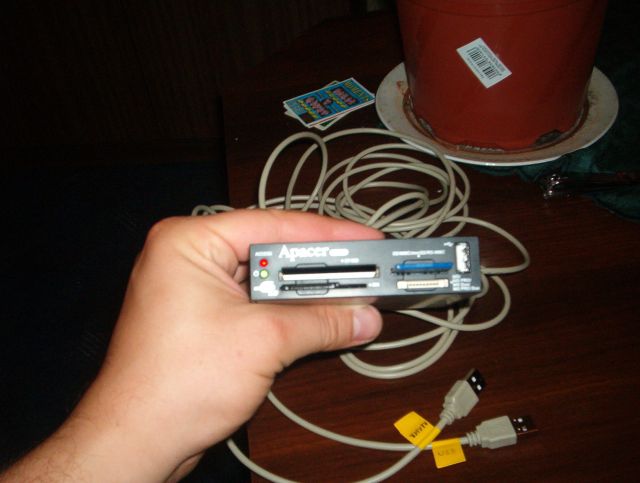

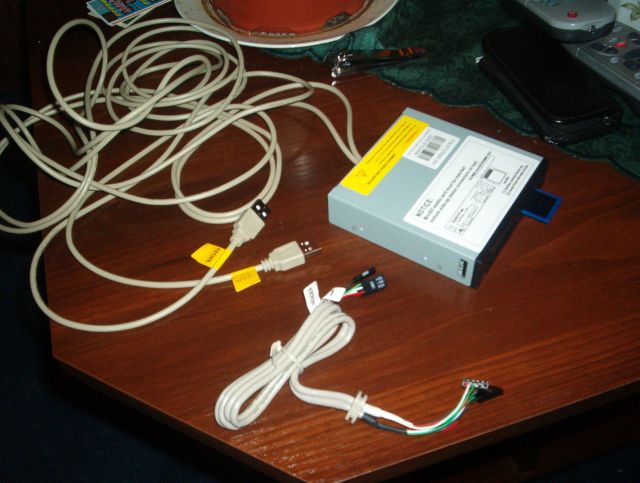

Devaiss iekš manas ķetnas, fonā 3 metrīgi vadi.. Jautāsiet kāpēc divi - tāpēc, ka viens domāts usb pagarinātājs, t.i. redziet devaisam priekšā ir usb ligzda un otrs priekš cardrīdera(-iem)..

Nu, tas kas tur lieks bildes apakšdaļā mētājas iraid tie vadiņi, kas viņam bija oriģināli līdzi klāt.. tie pat nav jāatlodē, tie smuki "no"spraužas nost no shēmas:

Tādā, kastē viss stāv iekšā veikalā.. no ārpuses i nepateiksi, ka iekšā gozējas smuki melns apacerītis...:)

Nu, tāks patreiz meklēju plastmasas plāksnīti ~ 20x40 cm lielu un ~ pāris mm biezu, lai visas diodes, readerus, elektroniskos voltmetrus (ā.. vot iepirku elektronisko voltmetriņu iekš www.tevalo.lv - 3.50 Ls.. super LCD skrīns barojas no 9V spēj mērīt līdz 500V!!! zināšu cik aķis dzīvs), slēdžus u.t.t. varētu samontēt plāksnītē un smuku vadības panelīti uztaisīt..

7. daļa

So... nedaudz atkal.

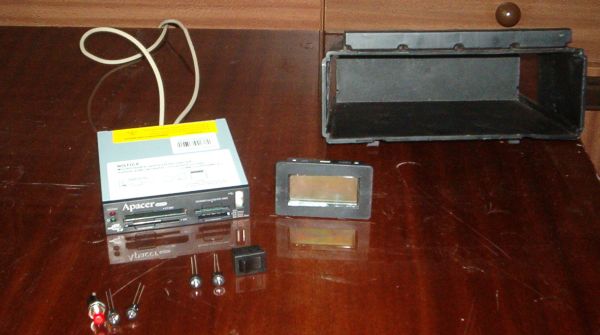

Tipa salasījis esmu visu heverīti, kuru domāju likt iekš paneļa priekš PC vadības panelīša.

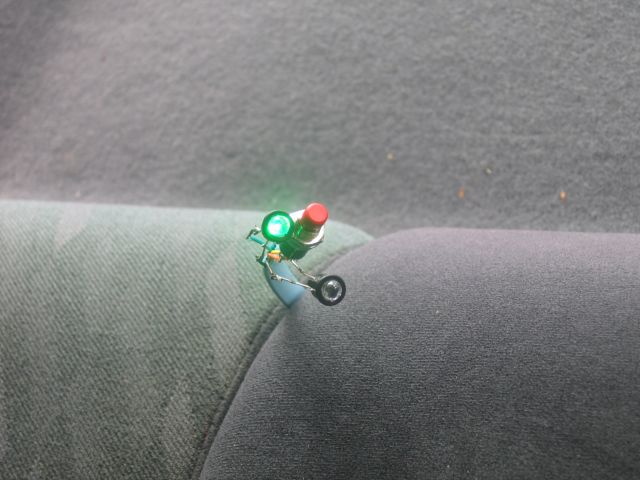

1. četras diodītes - dažādās krāsās 2 un 2 sarkanā krāsā.
2. slēdzīši viens priekš PC palaišanas ar podziņu. Otrs - priekš 220V pārveidotāja
3. LCD voltmetrinš
4. 15in1 kārdrīderītis.

8.daļa

So.. jāieklabina k-kas.

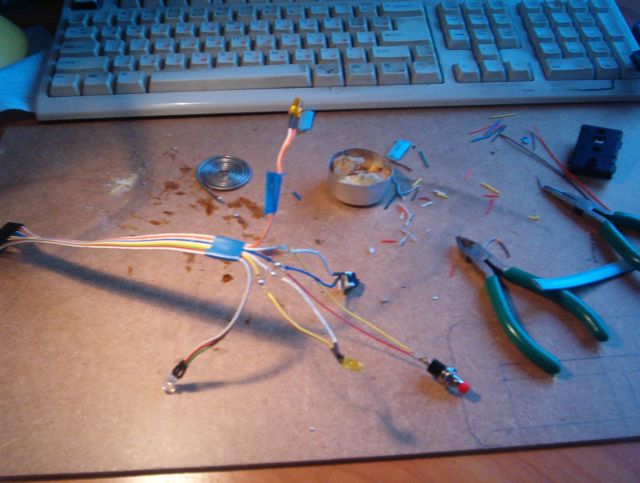

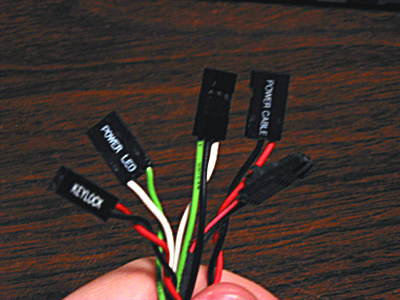

tipa, ir uztaisīts externālais vadiņš, kas ir power slēdza, power diodes un hdd diodes iznesums.

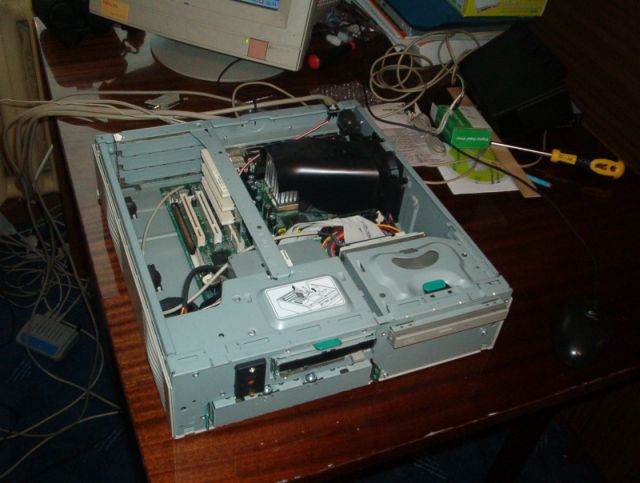

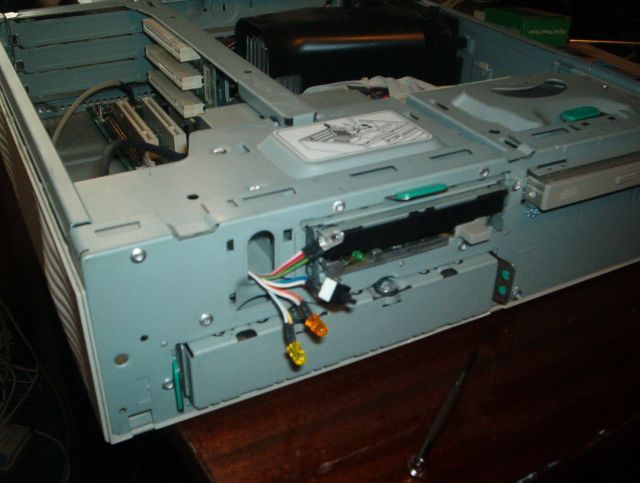

Tātad tika izrauts no Calibras ārā PC, tika nolikts uz galda un sākts izārdīt.

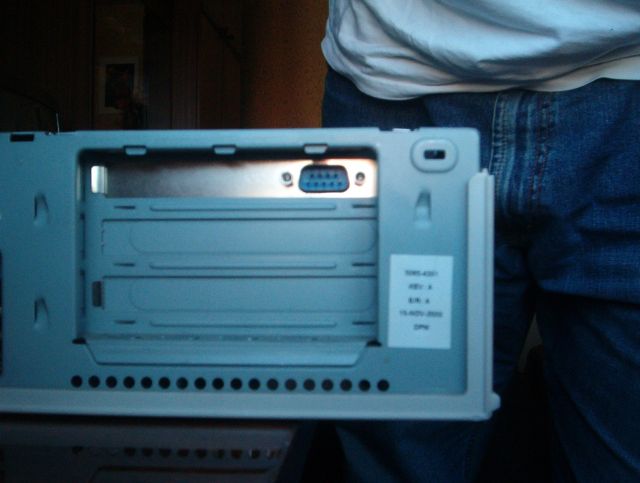

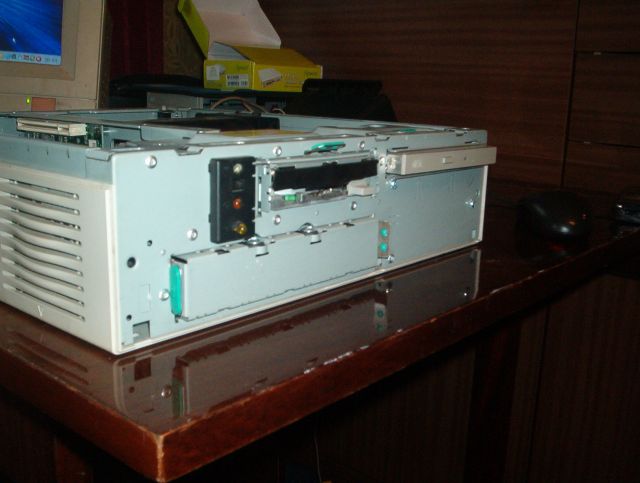

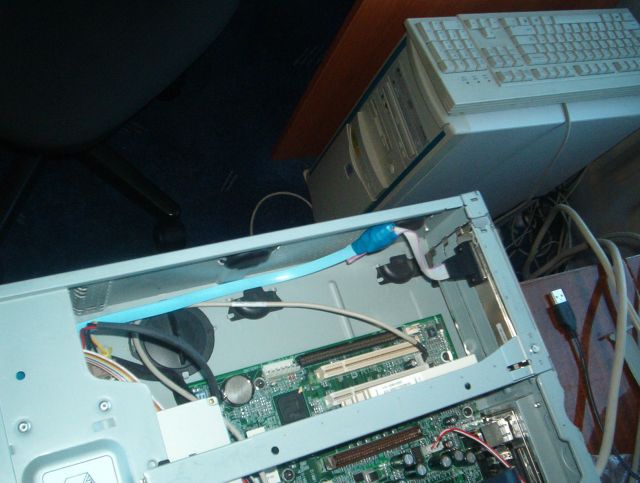

Tāds nu viņš man i bez obšivkas.

Mans mērķis ir šī te kompja diodes t.i. respektīvi viņu dubultnieces iedabūt salonā, (un slēdzi arī protams)..

ar piezīmi, ka tas viss paliek mobils, t.i. lai PC ir iespējams izņemt/ielikt jebkurā brīdī no bagāžnieka. bez lodēšanas u.c. perversijām...:)

Tātad ideja: to visu uztaisīt kā COM mammas/papa interfeisu.
tātad tiek izvēlēti sekojoši ingredienti...

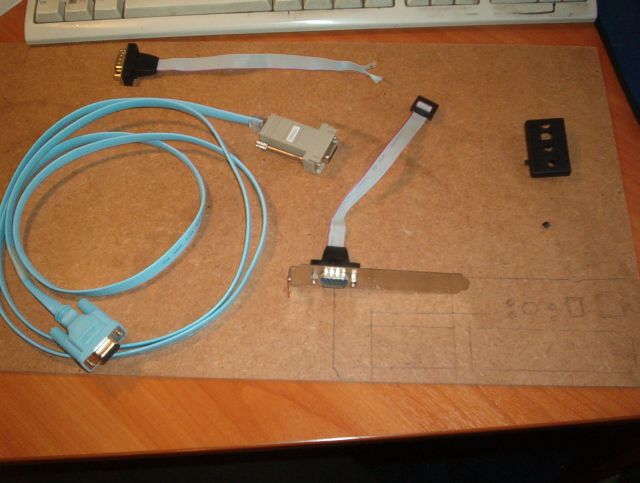

1. oldsčool COM mammas interfeisinš no kāda veca keisa - 2x nu rezervei..:)

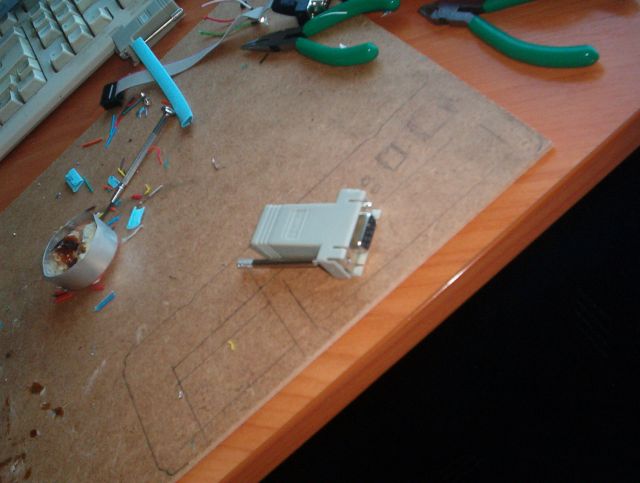

2. Ciscovskijs consoles cābelis ar COM papu apvienojumā ar 3COMīgo consoles COM papeli.

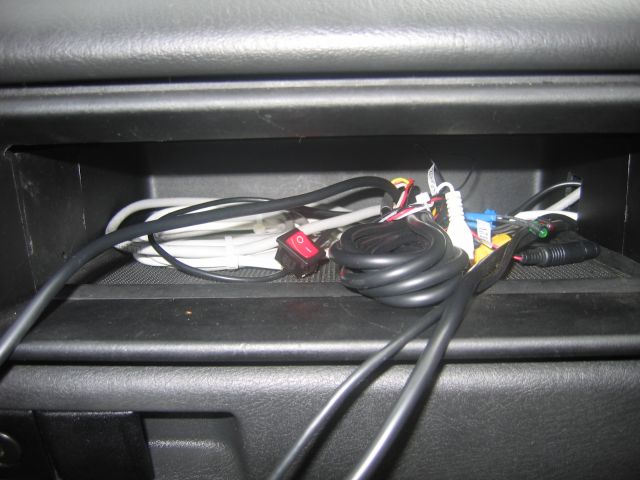

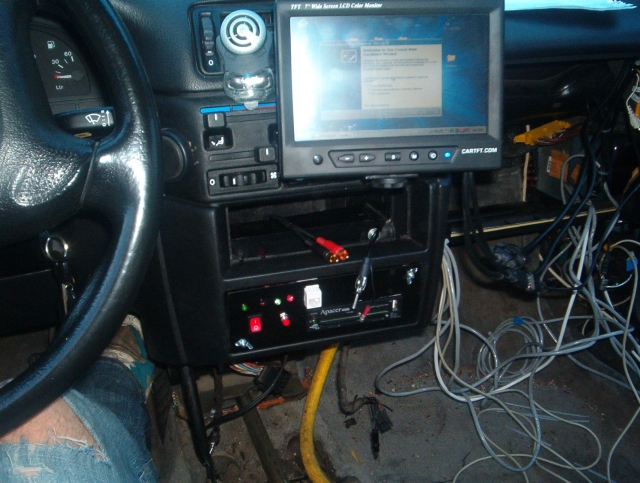

Patreizējais vadu izkārtojums salonā - virs bardačoka, kastītē..:

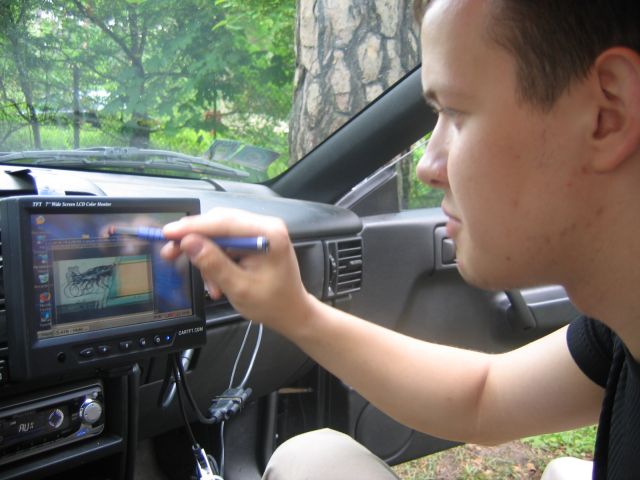

Atkal monis, cik nu viņu ar zibeni var nofočēt un atspīdošos tačskrīn plēvi:

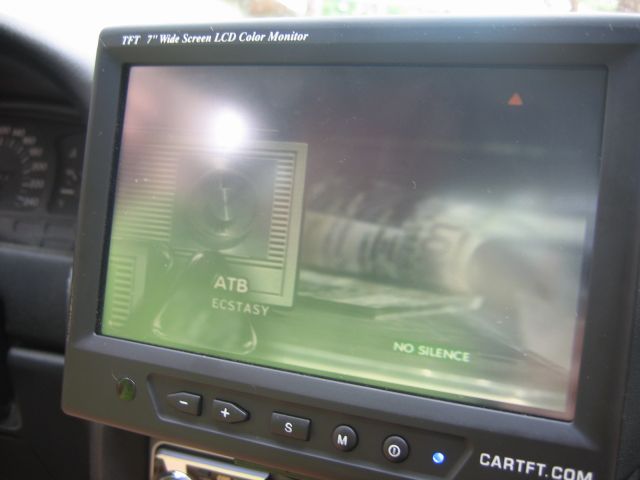

Un atkal: tb atb klips...

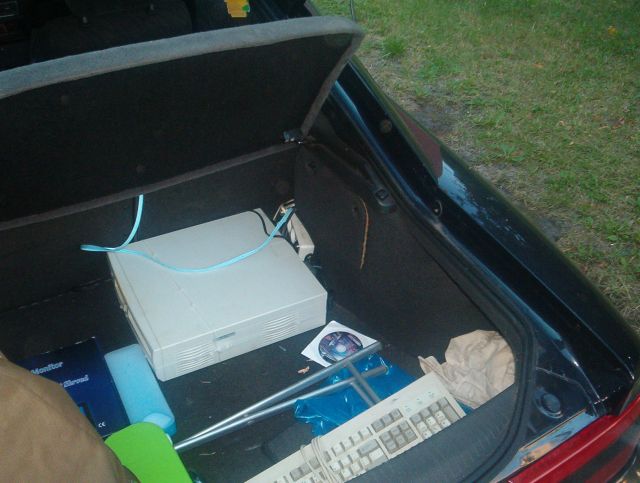

pati sirds iekš grabažnieka - žēl, ak Instigater nepaņēma tālāk, lai redz, kā viņš jūtās iekš savas vietas tb PC... :)

Jetijs ir šokā par manu projektu, bik miglains, bet nekas:

Jetijs ņemās:

Tipa k-kur šeit bija Instigater LanPartijs...

Nu k-kā tā...

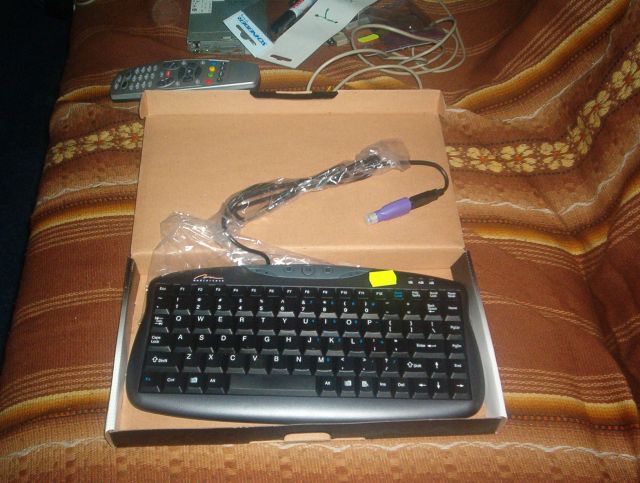

Klīdu pa Rīgas PC bodēm ar mērķi iepirkt klavu priekš Car/CaliPC..

1. Maziņa
2. Vēlams wireless, bet nu iztiksim arī ar USB

Tāks ņemos te ar tekstolīta plāksnes graizīšanu, neiet tik viegli, varbūt alus par daudz izdzerts - hvz.. laikam jāņem vakars...

Nu, pavadītas atkal trakas trīs dienas, kurās daudz kas padarīts. Kārtējo reizi dedzināti, griezti, spiesti, sisti pirksti, daudz izdzerta alus un arī rezultāts k-kāds...:)
So... Galvenais šo precīzāk divu pilnu dienu darba mērķis pabeigt projektu līdz tādam "galam", ka atliek vairs tikai jau tādi upgreidi, kas gaida uz materiālā līmeņa celšanos. Tātad uztaisīts tika vadības panelītis, t.i. pwr poga, diodes, 220V pārveid. pwr poga un diodes un multimēdekļu karšu rīderis... u.c. sīkumi pielaboti.
Tātad sākšu sīkāk (jau iepriekš atvainojos par pic kvalitāti, bet ja nu kādam ir vēlme iegūt lielākas rezolūcijas pic - welcome.. p.s. ko var gribēt ar gandrīz 4 gadus vecu ciparattēlņēmi )
Sākums:

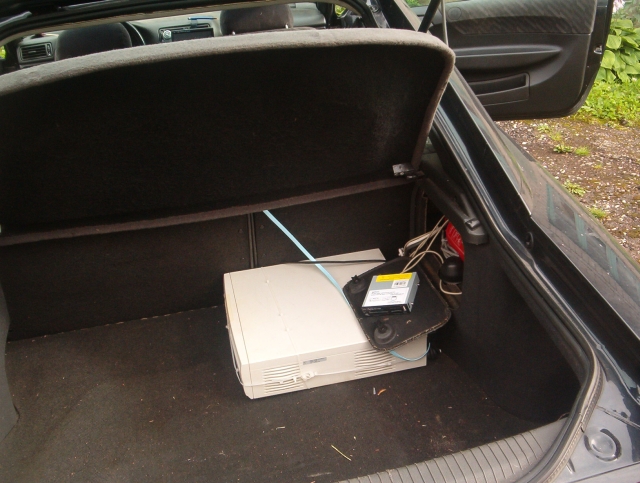

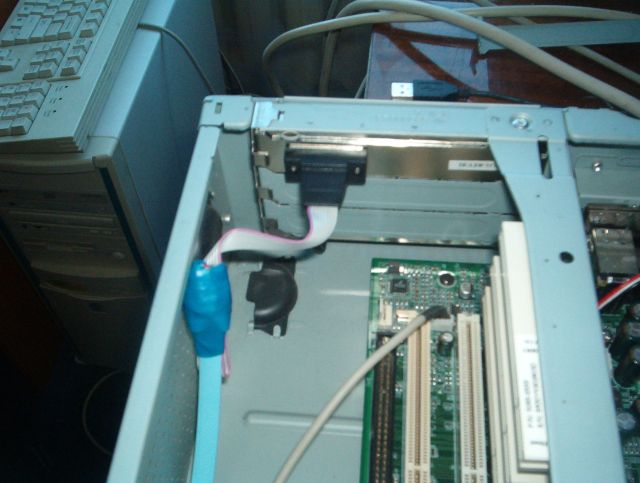

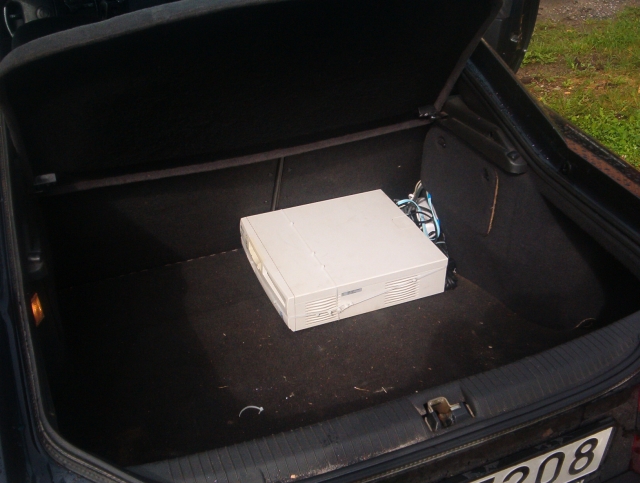

Bagāžniekā PC ar cārdrīderi, kurš pa taisno piesprausts pie PC.

Priekšā vadi daudz - virs bardačoka vadu mučkulis, usb HUBs, maks vēl atrodas vietā, kur paredzēts iemontēt panelīti.

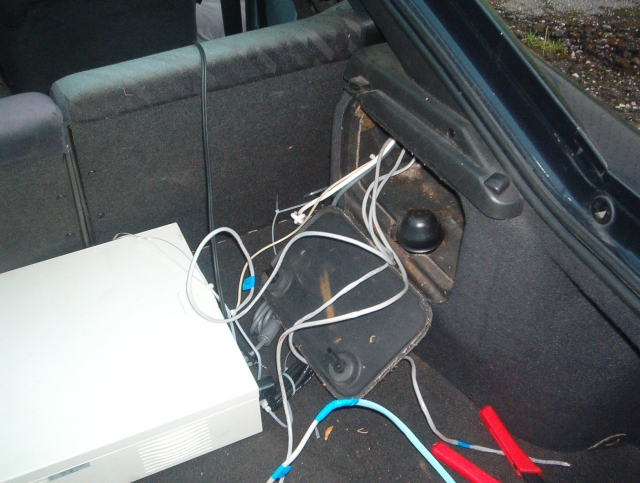

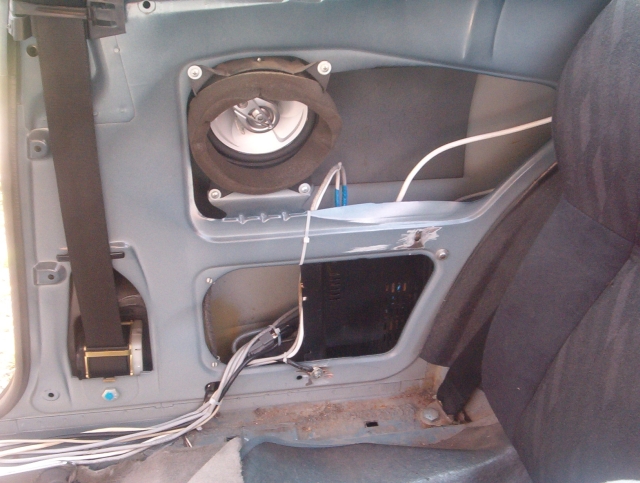

pirmkārt kā jau sen rakstīju un solīju parādīt - manu 220V pārveidotāju, kurš iraid iemontēts iekš Calibras spārna.

Darbi rit:

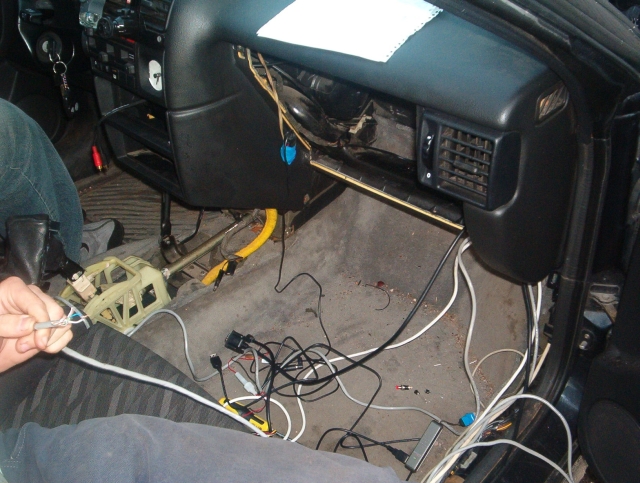

Skats aizmugurē - tātad pavisam man no priekšas uz pakaļu (vai arī otrādi) ir novilkti 3 ethernet cābelīši - bija paredzēti: skaņai, power vadībai, ezernetam - skaņa atkrita jau tīri no elektromagnētisma principiem, tā kā izmantoti pašreiz 2 (viens paliek lieks - k-zi moš k-ko k-kad) - ezernets un pc pwrēšana.

Vīzija par panelīti:

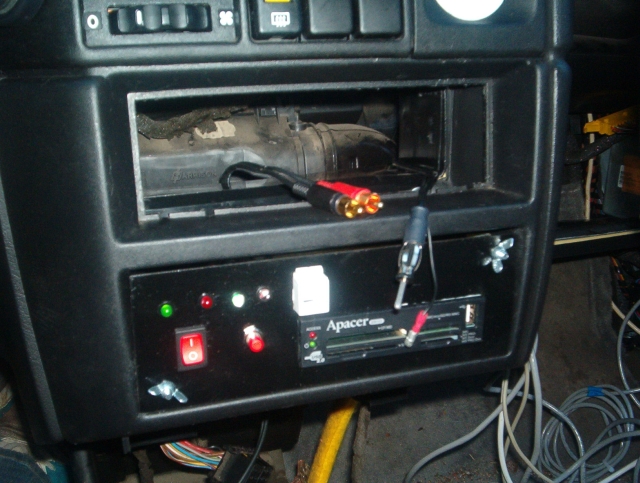

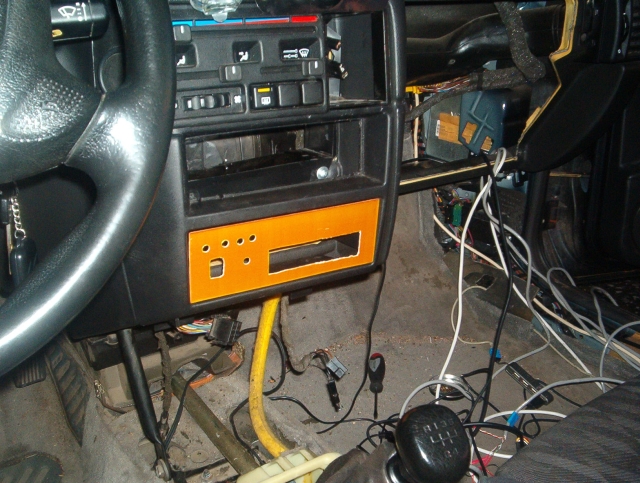

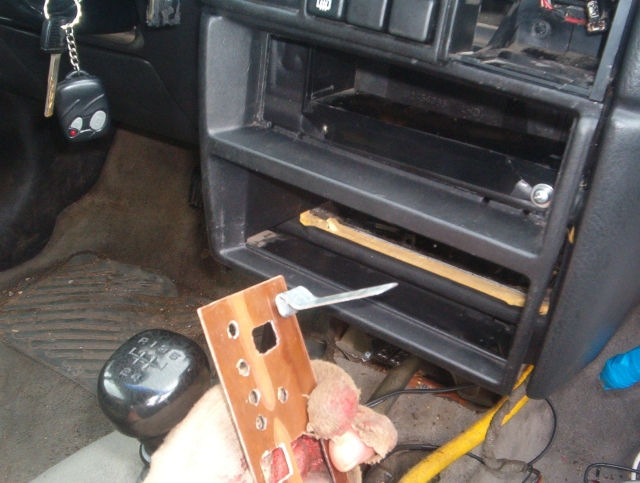

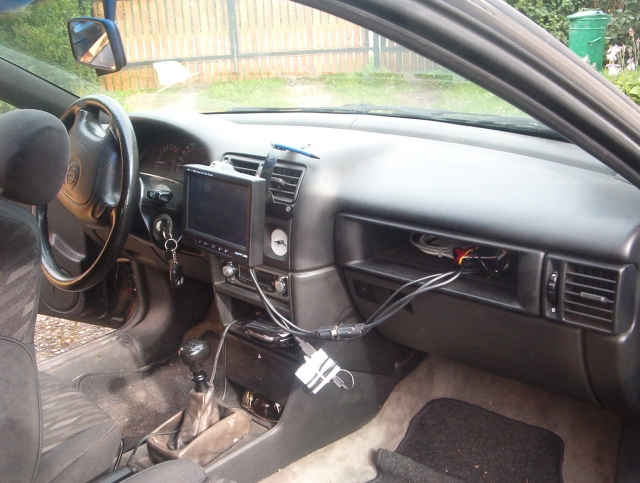

Panelītis tiek lēnām realizēts - turās šams uz šādām kājiņām pie autiņa paneļa.

Process: konkrētāk - kārdrīdera holderēšanas dzelzīšu lodēšana pie tekstolīta plātes/panelīša

Jau reālāks skats - tas baltais klucītis ir BALTA (bl^E&dj) ezernet rozete, kura iraid uz aizmuguri aizkrosēte krusteniski.

Smuki viss pabeigts un kā pa brīnumu vēl tukšs grabaznieks. - Vēl protams jāpārdomā un jāuzprojektē k-kāds smuks plauktiņš šitam viss - bet ir doma to visu apvienot ar suba ievietošanu un izveikt k-ko dizainīgu un smuku.

Tuvāk, šmigaināk :)

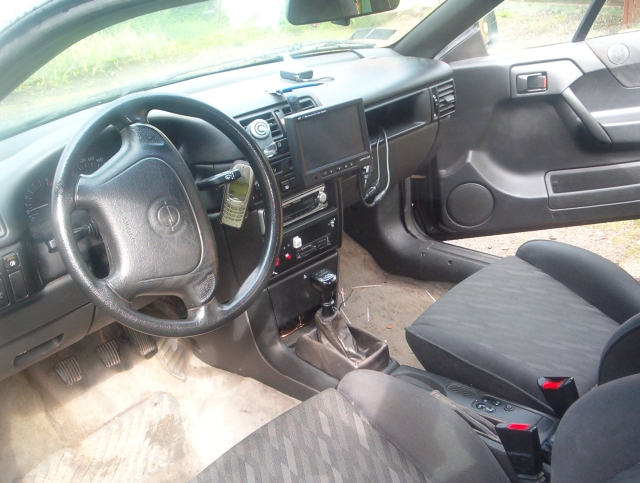

Nu apmēram tā:

Baigi maz gribas shodien runaat...:( Vareetu veel par USB izstaastiit bik bet nu laika arii neir patreiz. Uzskatu, ka viss ir paveikts baigi norm.
bet nu viens lielaakais ko gribu naakamo (pie-)pa-veikt ir taaa trakaa diikshana...(sakaraa ar to ne-sinusoiidu) jaaaspeeleejas ar kondensatoriem k-kaadiem u.t.t. tiiiri elektronikas un elektrotehnikas formulu rezhiiimaa.
Naakamie lielie darbi:

1. RAMs kampjuuteram,
2. GPS, - par shito noteikti buus rakstinsh
3. Externaals COMBO devaiss.
4. HDD kampjuuteram.

10.th part Posted: 30.09.2005.

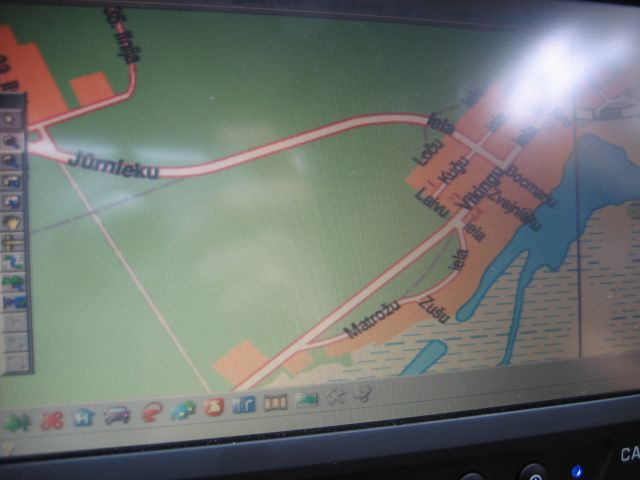

GPS - tipa iepirkts, uzinstalēts - ļoti patīkami. tika iehavots devaiss - http://www.amk.lv/jauna/lat/uma_rd_GS1100.htm - 59 Ls ar vārdu Bluetooth viņam nav nekāda sakara, tas viss strādā uz USB. JSLatvija3 normāli ar viņu sadarbojas. Smuki balstiņa runā, kur un pēc cik m jāgriežas u.t.t. maršrutu plānošana/pārplānošana .. GPS spidometrs. pieslēdzu viņu aizmugurē pa taisno pie USB 1.1 un pašu mazo GPS uztvērējiņu uzliku uz aizmugurējā stikla plaukta. Tipa šamam ir jāredz debesis.. Jo tikko šams ir zem jumta vai arī kāda cita šķēršļa tad - čau pāris satelītu nost uzreiz. Un šim pasākumam katrs satelīts ir svarīgs. Šovakar kārtējais www.autoliste.lv pasākums - pārbaudīsim kā nākas..:)

USB 2.0/FireWire PCI

So iepirkta kartiņa PCI, kura paver iespēju mašīnā izmantot USB 2.0 un FireWire iespējas. - maksa ~ 16-17 Ls Tipa 4 USB 2.0 porti un 2 firewiires porti

Part 11.th Posted: 30.06.2006
